Temperature Transmitter: Paano Ito Gumagana, Katumpakan at Pagpili

Ano ang Temperature Transmitter at Paano Ito Gumagana?

A tagapaghatid ng temperatura gumagana sa pamamagitan ng pagtanggap ng electrical output mula sa isang temperature sensing element, pagproseso nito sa pamamagitan ng internal signal conditioning at linearization circuitry, at pagbuo ng standardized na output na proporsyonal sa sinusukat na temperatura. Ang panloob na arkitektura ng isang modernong digital tagapaghatid ng temperatura ay binubuo ng apat na functional na yugto na magkakasamang nagbabago ng isang hilaw, nonlinear na signal ng sensor sa isang tumpak, noise resistant na output na angkop para sa long distance transmission at direktang pagproseso ng isang distributed control system o programmable logic controller.

Ang Apat na Panloob na Yugto ng isang Temperature Transmitter

Ang chain processing ng signal sa loob ng isang modernong pang-industriya na temperatura transmitter ay sumusunod sa isang pare-parehong arkitektura hindi alintana kung ang input ay mula sa isang thermocouple, RTD, o iba pang uri ng sensor:

• Pagkuha ng signal ng input: Ang input circuit ng transmitter ay tumatanggap ng sensor signal, na maaaring isang millivolt level EMF mula sa isang thermocouple (karaniwang 0 hanggang 60 mV depende sa uri at hanay ng temperatura) o isang resistance value mula sa isang RTD (karaniwang 100 hanggang 400 ohms para sa isang Pt100 sensor sa saklaw ng pagsukat nito). Ang input circuit ay nagbibigay ng excitation current para sa RTD sensors (karaniwang 0.2 hanggang 1.0 mA para mabawasan ang self heating error) at inilalapat ang mataas na input impedance amplification sa thermocouple millivolt signal para maiwasan ang pag-load ng sensor output.
• Analog sa digital na conversion: Ang pinalakas na signal ng input ay kino-convert sa isang digital na representasyon sa pamamagitan ng isang mataas na resolution analog sa digital converter, karaniwang may 16 hanggang 24 bit na resolution. Tinitiyak ng mataas na resolution na ito na kayang lutasin ng transmitter ang napakaliit na pagbabago sa temperatura sa loob ng naka-configure nitong sukat ng sukat. Ang isang 16 bit converter sa isang 100 degree Celsius span ay nireresolba ang mga indibidwal na pagbabago sa temperatura na humigit-kumulang 0.0015 degrees Celsius, na mas pino kaysa sa pinakakawalang katiyakan ng pagsukat ng system ngunit nagbibigay ng panloob na katumpakan na kinakailangan upang mapanatili ang katumpakan pagkatapos ng linearization at pagkalkula ng output.
• Linearization at kabayaran: Inilalapat ng digital processor ang polynomial na partikular na characterization ng sensor na nakaimbak sa memorya ng transmitter upang i-convert ang raw digital na halaga sa isang halaga ng temperatura. Ang hakbang sa linearization na ito ay mahalaga dahil hindi linear ang thermocouple EMF versus temperature o RTD resistance versus temperature relationships; ang mga polynomial ng characterization na tinukoy sa pamantayan ng IEC 60584 para sa mga thermocouples at ang pamantayan ng IEC 60751 para sa mga Pt RTD ay nagbabayad para sa mga hindi linear na ito. Para sa mga thermocouple transmitter, inilalapat din ng yugtong ito ang cold junction compensation na tumutukoy sa temperatura ng reference junction sa mga terminal ng transmitter, na dapat masukat at ibawas sa output ng thermocouple upang makagawa ng tumpak na pagbabasa ng temperatura ng proseso.
• Pagbuo ng output: Ginagamit ang linearized na halaga ng temperatura upang kalkulahin ang kasalukuyang output sa pamamagitan ng pagmamapa ng sinusukat na temperatura nang linear sa 4 hanggang 20 mA na kasalukuyang saklaw. Ang transmitter ay nagtutulak ng isang precision current source na nagpapanatili sa nakalkulang kasalukuyang output nang hiwalay sa loop supply voltage at cable resistance, na nagbibigay ng voltage independent current loop signal na nakikita ng tumatanggap na instrumento bilang variable ng proseso.

Paano Gumagana ang Temperature Transmitter sa Thermocouples?

Ang thermocouple ay isang junction ng dalawang magkaibang metal na wire na bumubuo ng maliit na electromotive force (EMF) na proporsyonal sa pagkakaiba ng temperatura sa pagitan ng measurement junction (ang mainit na junction, na nakalagay sa process measurement point) at ng reference junction (ang cold junction, na matatagpuan sa punto kung saan ang thermocouple wire ay lumilipat sa mga copper conductor, na karaniwang nasa terminal input). Ang thermocouple ay hindi sumusukat ng ganap na temperatura; sinusukat nito ang pagkakaiba sa temperatura, at dapat idagdag ng transmiter ng temperatura ang temperatura ng reference junction para ma-convert ang pagkakaibang ito sa ganap na temperatura ng proseso.

Kasama sa mga modernong temperature transmitter ang isang internal cold junction compensation sensor, karaniwang isang precision thermistor o silicon bandgap sensor, na naka-mount sa thermocouple input terminal. Sinusukat ng sensor na ito ang aktwal na temperatura ng mga terminal ng input ng transmitter at idinaragdag ang reference na temperatura ng junction na ito sa sinusukat na thermocouple EMF sa panahon ng pagkalkula ng linearization. Ang katumpakan ng kompensasyon sa malamig na junction ay isang malaking kontribyutor sa pangkalahatang kawalan ng katiyakan ng pagsukat ng mga sistema ng thermocouple transmitter, at tinutukoy ng mga de-kalidad na transmiter ang kanilang katumpakan ng kompensasyon sa malamig na junction nang hiwalay mula sa katumpakan ng pagkondisyon ng signal ng transmitter. Ang isang cold junction compensation error na 0.5 degrees Celsius ay direktang nagdaragdag sa pangkalahatang error sa pagsukat anuman ang kalidad ng lahat ng iba pang bahagi ng system.

Tinutukoy ng pagpili ng uri ng thermocouple ang saklaw ng pagsukat, sensitivity, at mga katangian ng chemical compatibility ng kumbinasyon ng sensor transmitter. Ang pinakakaraniwang mga uri na ginagamit sa mga pang-industriyang temperatura transmitter ay:

• Uri K (Chromel/Alumel): Ang pinakamalawak na ginagamit na pang-industriyang thermocouple, na sumasaklaw sa saklaw na humigit-kumulang 200 hanggang 1,260 degrees Celsius na may Seebeck coefficient na humigit-kumulang 41 microvolts bawat degree Celsius. Ang Type K ay angkop para sa oxidizing at inert na mga atmospheres at nagbibigay ng sapat na katumpakan para sa karamihan ng mga application sa pagsubaybay sa temperatura ng industriya.
• Uri J (Bakal/Constantan): Angkop para sa pagbabawas o vacuum na mga atmospheres, na may saklaw na 40 hanggang 750 degrees Celsius at isang Seebeck coefficient na humigit-kumulang 51 microvolts bawat degree Celsius. Ang mas mataas na output sa bawat degree kumpara sa Type K ay nangangahulugan ng mas maliliit na signal ng input ng transmitter na ipoproseso, ngunit nililimitahan ng konduktor ng bakal ang pinakamataas na temperatura at ang pinapahintulutang kapaligiran.
• Uri T (Copper/Constantan): Ginagamit para sa cryogenic at mababang temperatura na mga sukat mula 200 hanggang 350 degrees Celsius, na may mahusay na repeatability sa mga temperaturang mas mababa sa 0 degrees Celsius, na ginagawa itong mas gustong pagpipilian para sa malamig na silid at cryogenic storage monitoring applications.

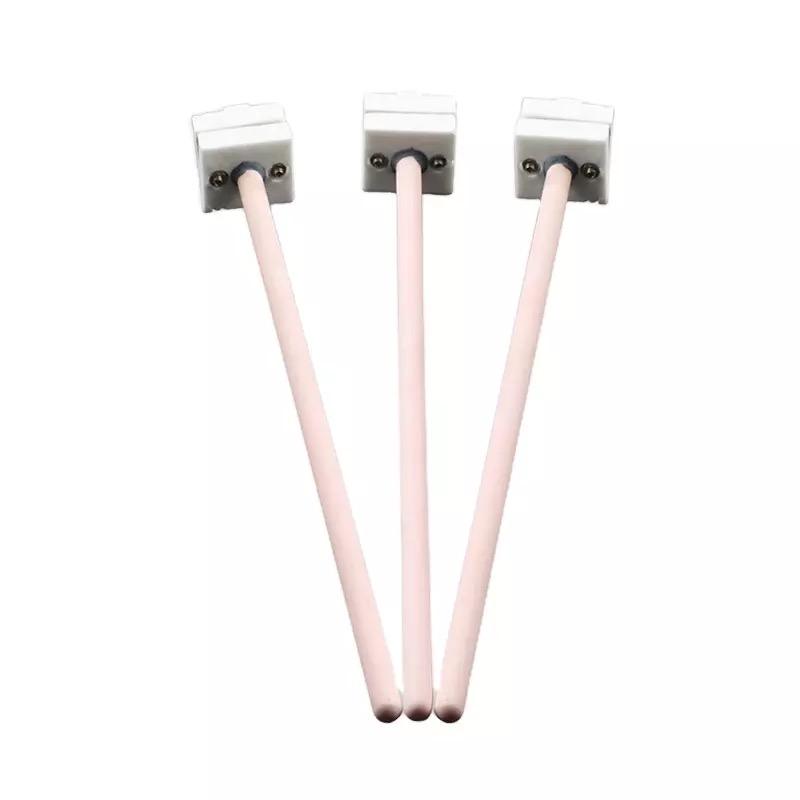

• Type R at Type S (Platinum/Rhodium alloys): Ang mga noble metal thermocouple na ginagamit sa mataas na temperatura mula 0 hanggang 1,600 degrees Celsius sa mga aplikasyon gaya ng paggawa ng salamin, keramika, at bakal kung saan hindi mabubuhay ang mga base metal thermocouple. Ang kanilang mas mababang Seebeck coefficients (humigit-kumulang 10 microvolts bawat degree Celsius) ay nangangailangan ng mataas na resolution transmitter input amplification upang makamit ang sapat na katumpakan.

RTD Input Processing sa Temperature Transmitter

Ang mga resistance temperature detector (RTDs) ay gumagana sa isang panimula na naiibang pisikal na prinsipyo mula sa mga thermocouples, na sinusukat ang pagtaas ng electrical resistance ng isang purong metal na elemento (platinum sa mga uri ng Pt100 at Pt1000) habang tumataas ang temperatura. Nagbibigay ang transmitter ng maliit na kilalang kasalukuyang sa pamamagitan ng elemento ng RTD at sinusukat ang resultang boltahe upang kalkulahin ang paglaban, pagkatapos ay inilalapat ang Callendar Van Dusen equation o ang IEC 60751 characterization polynomial upang i-convert ang resistensyang ito sa temperatura.

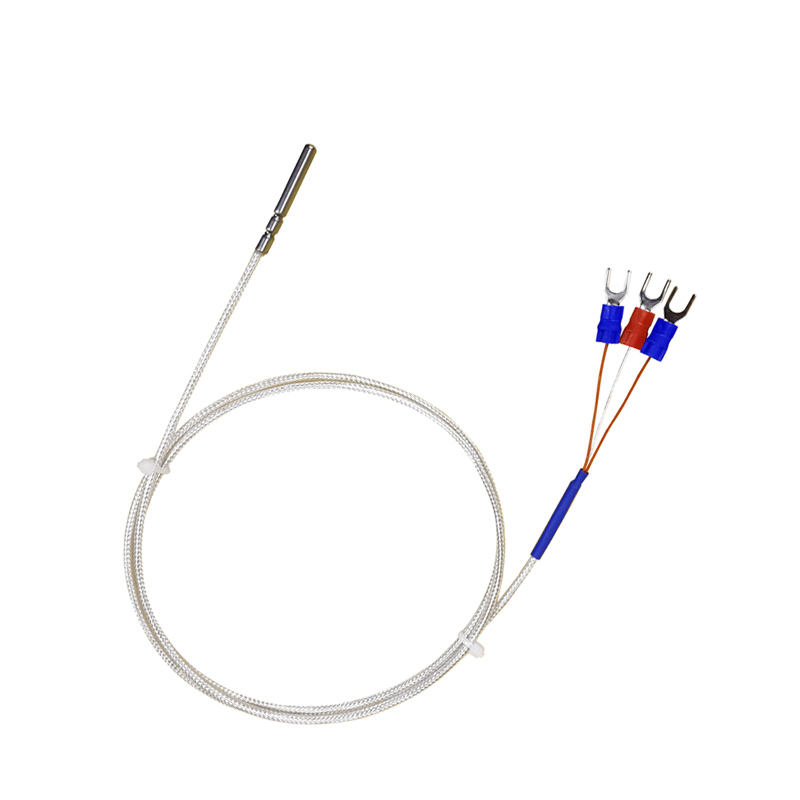

Tatlong wire at apat na wire RTD connection configuration ang ginagamit para alisin ang epekto ng lead wire resistance sa katumpakan ng pagsukat. Sa dalawang wire configuration, ang lead wire resistance (na nag-iiba-iba sa ambient temperature at wire length) ay direktang nagdadagdag sa sinusukat na RTD resistance at nagpapakilala ng error na hindi maitatama. Sa isang three wire configuration, ang transmitter ay gumagamit ng Wheatstone bridge o katumbas na circuit na kinakansela ang lead resistance ng common return wire, na binabawasan ang error sa pagkakaiba sa resistance sa pagitan ng dalawang magkahiwalay na lead wire. Sa apat na wire configuration, ang magkahiwalay na current carrying at voltage sensing wire pairs ay ganap na nag-aalis ng epekto ng lead wire resistance sa pagsukat, na nakakamit ang buong intrinsic na katumpakan ng RTD sensor. Ang apat na koneksyon ng wire ay pamantayan para sa mga aplikasyon ng proseso ng laboratoryo at mataas na katumpakan; tatlong wire na koneksyon ang karaniwan sa mga pang-industriyang installation kung saan ang ilang natitirang error sa paglaban sa lead ay tinatanggap.

Gaano Katumpak ang mga Temperature Transmitter?

Ang katumpakan ng isang temperatura transmitter system ay isang composite ng maramihang mga indibidwal na pinagmumulan ng error na ang bawat isa ay nag-aambag sa kabuuang kawalan ng katiyakan sa pagsukat. Ang pag-unawa sa mga pinagmumulan ng error na ito at kung paano pinagsama ang mga ito ay mahalaga para sa pagpili ng isang transmitter na may sapat na katumpakan para sa isang partikular na aplikasyon, at para sa pagbibigay-kahulugan sa mga detalye ng katumpakan na nakasaad sa mga datasheet ng transmitter.

Mga Bahagi ng Katumpakan ng Transmitter

Kasama sa kumpletong badyet ng katumpakan ng system ng temperatura transmiter ang mga kontribusyon mula sa mga sumusunod na mapagkukunan:

• Katumpakan ng sensor: Tinutukoy ng pamantayan ng IEC 60751 ang dalawang klase ng katumpakan ng Pt100 RTD. Ang mga sensor ng Class A ay may katumpakan na plus o minus (0.15 0.002 beses ang absolute value ng T) degrees Celsius, kung saan ang T ay ang temperatura sa degrees Celsius, na nagbubunga ng humigit-kumulang plus o minus 0.25 degrees Celsius sa 50 degrees Celsius at plus o minus 0.55 degrees Celsius sa 200 degrees Celsius. Ang mga sensor ng Class B ay may dobleng tolerance ng Class A. Ang katumpakan ng Thermocouple sa ilalim ng IEC 60584 ay ipinahayag bilang isang porsyento ng pagbabasa o isang nakapirming halaga sa degrees Celsius, alinman ang mas malaki: ang isang karaniwang Class 1 Type K na thermocouple ay may katumpakan na plus o minus 1.5 degrees Celsius o plus o minus 0.4 porsyento ng pagbabasa, alinman ang mas malaki.
• Katumpakan ng sanggunian ng transmitter: Ang katumpakan ng sariling signal conditioning ng transmitter, na tinukoy sa isang reference na temperatura sa paligid (karaniwang 20 hanggang 25 degrees Celsius) sa ilalim ng mga stable na kondisyon. Ang mataas na kalidad na pang-industriya na temperatura transmitter mula sa mga manufacturer gaya ng Emerson Rosemount, ABB, Endress Hauser, at Yokogawa ay nakakamit ng reference accuracy specifications ng plus o minus 0.05 hanggang 0.1 degrees Celsius para sa mga RTD input at plus o minus 0.1 hanggang 0.5 degrees Celsius para sa mga thermocouple input, na ginagawang medyo maliit na contributor ang transmitter sa kabuuang accuracy ng system na hindi tiyak ang contributor sa kabuuang accuracy ng system.
• Epekto sa temperatura ng kapaligiran: Ang katumpakan ng transmitter ay bumababa habang ang temperatura ng pagpapatakbo nito ay umaalis sa reference na temperatura. Ang mga karaniwang epekto ng temperatura ng kapaligiran ng transmitter ay tinukoy bilang isang pagbabago sa output sa bawat degree Celsius ng pagbabago sa temperatura sa paligid, kadalasan ay nasa hanay na 0.005 hanggang 0.02 degrees Celsius bawat degree Celsius ng pagbabago sa paligid. Sa isang transmitter na nakalagay sa isang field enclosure na maaaring makaranas ng ambient temperature mula minus 20 hanggang plus 60 degrees Celsius, ang epekto ng temperatura sa paligid ay maaaring magdagdag ng 0.4 hanggang 1.6 degrees Celsius ng karagdagang kawalan ng katiyakan sa kabuuang error sa pagsukat.
• Pangmatagalang drift: Ang katumpakan ng transmiter ng temperatura ay unti-unting naaanod sa paglipas ng panahon dahil sa pagtanda ng electronic component at mechanical stress mula sa thermal cycling. Tinutukoy ng mga mahusay na disenyong pang-industriya na transmiter ang pangmatagalang katatagan ng plus o minus 0.1 hanggang 0.25 porsiyento ng span sa loob ng 10 taon na panahon ng serbisyo, na isinasalin sa mas mababa sa 0.1 degrees Celsius ng drift bawat taon para sa karaniwang 100 degree Celsius na tagal ng pagsukat. Ang pag-verify ng drift sa pamamagitan ng panaka-nakang pagsusuri sa pagkakalibrate ay ang karaniwang kasanayan para sa pagpapanatili ng integridad ng pagsukat sa buhay ng serbisyo ng transmitter.

Praktikal na Katumpakan sa Mga Aplikasyon ng Proseso

Ang pinagsamang katumpakan ng isang mahusay na tugmang sensor at transmitter system sa isang tipikal na pang-industriya na proseso ng pag-install, na isinasaalang-alang ang lahat ng pinagmumulan ng error, ay karaniwang nasa hanay ng plus o minus 0.5 hanggang 2 degrees Celsius para sa RTD based system at plus o minus 1.5 hanggang 5 degrees Celsius para sa thermocouple based system. Ang mas malaking hanay ng kawalan ng katiyakan para sa mga thermocouple system ay sumasalamin sa kumbinasyon ng sariling mas mababang likas na katumpakan ng sensor, ang error sa kompensasyon ng malamig na junction sa transmitter, at ang higit na pagkamaramdamin ng mga pagsukat ng thermocouple EMF sa electrical interference.

Para sa mga application na nangangailangan ng kawalan ng katiyakan sa pagsukat sa ibaba plus o minus 0.5 degrees Celsius, pumili ng Pt100 RTD na may Class A o 1/3 DIN tolerance, ikonekta ito sa apat na wire configuration, gumamit ng high accuracy transmitter na tinukoy para sa RTD input, at i-install ang transmitter sa isang lokasyon na may stable at katamtamang ambient temperature. Ang apat na wire na Pt100 system mula sa mga nangungunang tagagawa ay maaaring makamit ang pinagsamang kawalan ng katiyakan sa pagsukat na plus o minus 0.2 hanggang 0.3 degrees Celsius sa mahusay na kontroladong mga installation, na angkop para sa mga aplikasyon sa proseso ng parmasyutiko, pagkain, at katumpakan kung saan kinakailangan ang mas mahigpit na kontrol sa temperatura.

Paghahambing ng Katumpakan: Thermocouple vs RTD Transmitter Systems

Pinagsamang Temperature Transmitter: Disenyo at Mga Bentahe

An pinagsamang temperatura transmiter pinagsasama ang sensing element at ang transmitter electronics sa isang pisikal na pagpupulong, karaniwang direktang naka-mount sa thermowell o sa ulo ng temperature sensor assembly. Ang pinagsama-samang diskarte na ito ay kaibahan sa tradisyonal na split architecture kung saan ang isang hiwalay na remote sensor ay kumokonekta sa isang hiwalay na naka-mount na transmitter sa pamamagitan ng isang extension cable, at nagbibigay ito ng ilang praktikal at performance na mga bentahe na ginawa ang integrated transmitters ang ginustong configuration para sa karamihan ng mga bagong pang-industriyang pag-install ng temperatura ng proseso.

Mga Pisikal na Configuration ng Integrated Temperature Transmitter

Ang pinagsamang mga transmiter ng temperatura ay magagamit sa dalawang pangunahing pisikal na pagsasaayos:

• Mga transmiter na naka-mount sa ulo: Isang compact transmitter module na naka-mount sa loob ng connection head ng thermowell mounted temperature sensor assembly. Ang module ng transmitter ay karaniwang sumasakop sa isang DIN B o DIN A na format na housing na akma sa loob ng karaniwang ulo ng koneksyon, at ang mga lead ng sensor ay direktang kumonekta sa mga terminal ng transmitter sa loob ng selyadong head enclosure. Tinatanggal ng mga head mounted transmitter ang extension wire run sa pagitan ng sensor at transmitter, inaalis ang mga source ng EMF pickup, lead resistance error, at connector induced measurement degradation na nakakaapekto sa extended wire system. Inilalabas nila ang karaniwang 4 hanggang 20 mA na kasalukuyang loop signal sa dalawang wire na lumalabas sa ulo ng koneksyon patungo sa control system, na nangangailangan lamang ng karaniwang control cable kaysa sa espesyal na extension wire o thermocouple extension wire na kinakailangan sa split architecture system.
• Mga rail mount o DIN rail transmitters: Ang mga compact transmitter module na idinisenyo para sa pag-mount sa karaniwang DIN 35 rail sa loob ng mga instrument cabinet o marshaling panel, kadalasang tumatanggap ng mga input ng sensor mula sa mga remote field sensor sa maikli hanggang sa katamtamang pagtakbo ng cable. Tinatanggap ng mga transmitter na ito ang parehong hanay ng mga input ng sensor bilang mga uri na naka-mount sa ulo ngunit matatagpuan sa kinokontrol na kapaligiran ng cabinet ng instrumento, na binabawasan ang pagkakaiba-iba ng temperatura sa paligid na kanilang nararanasan at pinapasimple ang pag-access para sa pagsasaayos at pagpapalit. Ang mga rail mounted transmitter ay karaniwang ginagamit sa mga nakagrupong application kung saan ang maraming sensor ay napupunta sa iisang cabinet, at sa mga installation kung saan ang lokasyon ng koneksyon sa proseso ay hindi pinahihintulutan ang pag-mount ng isang head mounted transmitter dahil sa temperatura, vibration, o mga hadlang sa pag-access.

Mga Kalamangan sa Pagganap ng Mga Pinagsamang Transmitter

Ang pinagsama-samang arkitektura ay naghahatid ng masusukat na mga pagpapabuti sa pagganap sa mga split sensor transmitter system sa ilang lugar na direktang nakakaapekto sa kalidad ng pagsukat at pagiging maaasahan ng system:

• Pag-aalis ng mga error sa wire ng extension ng thermocouple: Dinadala ng Thermocouple extension wire ang millivolt signal ng thermocouple mula sa sensor head papunta sa remote transmitter o control system. Ang anumang break, connector, o ground loop sa extension wire na ito ay nagpapakilala ng mga error na hindi makikilala sa mga lehitimong signal ng temperatura sa tumatanggap na instrumento. Ang mga head mounted transmitters ay ganap na nag-aalis ng extension wire sa pamamagitan ng pag-convert ng millivolt signal sa 4 hanggang 20 mA current loop signal sa sensor head, at ang kasalukuyang loop signal ay ganap na immune sa ingay at mga error sa pagtagas na sumisira sa millivolt signal sa mahabang pagtakbo.
• Pinahusay na kaligtasan sa ingay: Ang 4 hanggang 20 mA current loop output ng integrated transmitter ay higit na lumalaban sa electromagnetic interference (EMI) mula sa mga kalapit na motor, variable frequency drive, at power cable kaysa sa millivolt sensor signal na dinadala sa mahabang extension wire. Sa mga pang-industriyang kapaligiran na may makabuluhang ingay sa kuryente, ang pagpapabuti ng kaligtasan sa ingay na ito ay kadalasang nagdudulot ng nasusukat na pagbawas sa pagkakaiba-iba ng pagsukat, na direktang nagsasalin sa mas matatag na kontrol sa proseso.
• Pinababang gastos sa mga kable: Ang karaniwang shielded twisted pair cable na ginagamit para sa 4 hanggang 20 mA na kasalukuyang loop na mga koneksyon ay nagkakahalaga ng 40 hanggang 60 porsiyentong mas mababa kada metro kaysa sa espesyal na thermocouple extension wire na kinakailangan para sa hindi nabayarang termocouple long run. Para sa malalaking pag-install na may daan-daang mga punto ng pagsukat ng temperatura sa mga distansyang 50 metro o higit pa mula sa control room, ang pagkakaiba sa gastos ng paglalagay ng kable na ito ay kumakatawan sa isang makabuluhang pagtitipid sa gastos sa kapital na bahagyang o ganap na na-offset ang mas mataas na halaga ng yunit ng mga transmiter na naka-mount sa ulo kumpara sa mga simpleng terminal head.

Pagpili ng Tamang Temperature Transmitter para sa Pagkontrol sa Proseso

Ang pagpili ng tamang transmiter ng temperatura para sa isang application na kontrol sa proseso ay nangangailangan ng pagtutugma ng mga detalye ng transmitter sa mga kinakailangan sa pagsukat ng application sa maraming dimensyon nang sabay-sabay. Tinutugunan ng sumusunod na balangkas ang pangunahing pamantayan sa pagpili sa isang praktikal na pagkakasunud-sunod ng desisyon.

Uri ng Sensor at Saklaw ng Pagsukat

Ang unang desisyon sa pagpili ay ang uri ng sensor, na tumutukoy sa pangunahing potensyal na katumpakan, saklaw ng pagsukat, at pagiging tugma sa kapaligiran ng system. Gumamit ng mga sensor ng RTD (Pt100 o Pt1000) at mga katugmang transmiter para sa mga application na nangangailangan ng katumpakan ng pagsukat na mas mahusay kaysa sa plus o minus 1 degree Celsius, para sa mga temperaturang mababa sa 600 degrees Celsius, at kung saan kinakailangan ang pangmatagalang katatagan sa mga taon ng patuloy na serbisyo. Gumamit ng mga thermocouple sensor at mga katugmang transmitter para sa mga temperaturang higit sa 600 degrees Celsius, para sa mga application kung saan kailangan ang mabilis na pagtugon sa mabilis na pagbabago ng temperatura, o kung saan ang halaga ng mga RTD sensor ay ipinagbabawal para sa malaking bilang ng mga punto ng pagsukat.

Ang mga universal input transmitter na tumatanggap ng parehong thermocouple at RTD input ay available mula sa karamihan ng mga pangunahing manufacturer at partikular na mahalaga sa mga pasilidad na may magkakaibang mga imbentaryo ng sensor o sa mga retrofit na application kung saan ang kasalukuyang uri ng sensor ay maaaring hindi alam sa oras ng pagkuha ng transmitter. Karaniwang nagsasakripisyo ang mga universal input transmitters ng maliit na pagtaas ng katumpakan kumpara sa mga sensor specific transmitters dahil sa mga kompromiso na kasangkot sa pagdidisenyo ng mga input circuit upang mahawakan ang parehong millivolt level thermocouple signal at ang pagsukat ng resistensya na kinakailangan para sa mga input ng RTD, ngunit binawasan ng mga modernong disenyo ang accuracy penalty na ito sa mas mababa sa 0.05 degrees Celsius sa karamihan ng mga kaso.

Output Protocol at Mga Kinakailangan sa Komunikasyon

Ang output protocol ng transmitter ay dapat na tugma sa imprastraktura ng sistema ng kontrol sa pagtanggap:

• 4 hanggang 20 mA analog lamang: Naaangkop para sa mas lumang mga sistema ng DCS at PLC na walang digital field communication capability, o para sa mga simpleng application kung saan ang kasalukuyang halaga ng temperatura ng proseso lamang ang kinakailangan sa control system at walang diagnostic data ang kailangang ipadala. Ang analog only transmitter ay ang pinakasimple at pinakamababang opsyon sa gastos, na nangangailangan lamang ng karaniwang analog input card sa receiving control system.
• 4 hanggang 20 mA na may HART: Ang HART protocol (Highway Addressable Remote Transducer) ay nagpapatong ng digital signal sa 4 hanggang 20 mA current loop, na nagpapahintulot sa configuration, diagnostics, at secondary process variable data na maiparating sa isang HART compatible na asset management system habang ang pangunahing 4 hanggang 20 mA signal ay patuloy na gumagana kasama ang umiiral na analog input infrastructure. Ang mga transmiter na may kakayahang HART ay ang nangingibabaw na pagpipilian para sa mga bagong pang-industriyang pag-install ng transmiter ng temperatura sa buong mundo dahil nagbibigay sila ng kakayahan sa digital na diagnostic nang hindi nangangailangan ng pagpapalit ng umiiral na imprastraktura ng analog wiring.
• Foundation Fieldbus o PROFIBUS PA: Mga purong digital field bus na pumapalit sa 4 hanggang 20 mA na kasalukuyang loop ng isang lahat ng digital na protocol ng komunikasyon na nagdadala ng maraming mga variable ng proseso, diagnostic, at mga parameter ng configuration sa isang pares ng mga wire na makakapagkonekta ng maraming device sa topology ng bus. Angkop para sa mga bagong installation kung saan sinusuportahan ng control system ang mga protocol na ito at ang mga benepisyo ng multivariable measurement at komprehensibong diagnostics mula sa iisang wire pair ay nagbibigay-katwiran sa mas mataas na installation engineering cost kumpara sa analog o HART system.
• Wireless (WirelessHART o ISA100): Mga wireless na temperature transmitter na nagpapadala ng mga sukat sa isang wireless gateway nang walang anumang signal cable, na pinapagana ng mga baterya o pag-aani ng enerhiya mula sa kapaligiran ng proseso. Ang mga wireless transmitter ay partikular na mahalaga sa mga retrofit na application kung saan ang pagpapatakbo ng mga bagong signal cable sa hindi naa-access o mapanganib na mga lokasyon ay napakamahal, at sa mga application na nagmomonitor ng mga asset na gumagalaw o umiikot, kung saan ang mga wired na koneksyon ay hindi praktikal.

Mga Kondisyon sa Kapaligiran at Proseso

Ang pisikal na kapaligiran kung saan ilalagay ang transmitter ay nagpapataw ng mga kinakailangan sa pabahay ng transmitter, rating ng proteksyon sa pagpasok, at sertipikasyon sa mapanganib na lugar:

• Proteksyon sa pagpasok: Ang pabahay ng transmitter ay dapat na may pinakamababang rating ng IP65 (mahigpit ang alikabok at protektado laban sa mga jet ng tubig) para sa mga panlabas na instalasyon at paghuhugas ng mga kapaligiran; IP67 (paglubog sa 1 metro) para sa mga aplikasyon na may panganib sa pagbaha ng tubig; at IP68 (continuous submersion) para sa mga transmitter na naka-install sa mga lugar na nakalubog. Ang IP rating ng ulo ng koneksyon at anumang mga entry sa cable ay dapat na ma-verify, dahil ang transmitter electronics ay maaaring magdala ng mas mataas na IP rating kaysa sa mga entry fitting na aktwal na ginamit sa pag-install.
• Sertipikasyon ng mapanganib na lugar: Ang mga transmiter na naka-install sa mga lugar na nauuri bilang potensyal na sumasabog sa ilalim ng pambansa o internasyonal na mga pamantayan sa pag-uuri ng mapanganib na lugar ay dapat na may naaangkop na sertipikasyon para sa partikular na pag-uuri ng lugar. Ang pinakakaraniwang mapanganib na paraan ng proteksyon sa lugar para sa mga transmiter ng temperatura ay ang intrinsic na kaligtasan (Ex ia o Ex ib) para sa paggamit sa Zone 0, 1, at 2 (gas hazard), at flameproof at explosion proof enclosure (Ex d) para sa mga application kung saan kinakailangan ang mga mas mataas na power transmitter. I-verify na ang partikular na pag-apruba ng transmitter ay sumasaklaw sa pangkat ng gas at klase ng temperatura na naaangkop sa lokasyon ng pag-install.
• Panginginig ng boses at shock resistance: Sa mga pag-install na napapailalim sa proseso ng vibration ng makinarya, piliin ang mga transmiter na sinuri at na-rate para sa inaasahang dalas at amplitude ng vibration. Ang mga transmitters para sa compressor, pump, at turbine monitoring application ay dapat na ma-rate sa IEC 60068 2 6 vibration testing standards na may vibration level na hindi bababa sa 2g sa 10 hanggang 2,000 Hz frequency range upang maiwasan ang napaaga na pagkabigo mula sa vibration induced component fatigue.

Buod ng Mga Parameter ng Key Selection

Paano i-troubleshoot ang isang Temperature Transmitter?

Temperatura transmiter Ang pag-troubleshoot ay sumusunod sa isang lohikal na diagnostic sequence na sistematikong naghihiwalay sa fault sa sensor, sa mga wiring, o sa transmitter electronics bago gumawa ng mga konklusyon tungkol sa kung aling bahagi ang nangangailangan ng pansin. Ang paglapit sa mga problema sa transmiter nang walang ganitong sistematikong istraktura ay humahantong sa hindi kinakailangang pagpapalit ng bahagi at pinahabang downtime ng proseso. Ang sumusunod na pagkakasunud-sunod ay sumasaklaw sa pinakakaraniwang mga kategorya ng fault sa mga pang-industriyang temperatura transmitter installation.

Constant Maximum o Minimum Output (Saturated Signal)

Ang output ng transmitter na naka-lock sa 20.5 mA (o ang upscale failure current ng transmitter) o sa 3.6 mA (downscale failure current) ay nagpapahiwatig na ang transmitter ay naka-detect ng out of range na kundisyon o sensor fault at naihatid ang output nito sa isang preset na failsafe na halaga. I-diagnose ang mga sumusunod:

1. Tingnan ang mga aktibong fault code: Ikonekta ang isang HART communicator o ang configuration software ng manufacturer sa transmitter at basahin ang anumang aktibong fault diagnostics. Karaniwang tutukuyin ng self diagnostic system ng transmitter kung ang fault ay isang open sensor input, short circuit sa sensor input, sensor input out of range, o internal transmitter hardware fault. Ang impormasyong diagnostic na ito ay agad na nagdidirekta sa pagsisiyasat sa tamang bahagi nang hindi nangangailangan ng pisikal na inspeksyon ng bawat elemento sa loop ng pagsukat.
2. Sukatin ang pagpapatuloy ng sensor sa mga terminal ng transmitter: Idiskonekta ang mga lead ng sensor mula sa mga terminal ng input ng transmitter at sukatin ang resistensya ng sensor (para sa RTD) o continuity (para sa thermocouple) sa mga terminal screw na may naka-calibrate na multimeter. Ang isang Pt100 RTD sa ambient temperature ay dapat sumukat ng humigit-kumulang 109 hanggang 110 ohms para sa bawat 25 degrees Celsius sa itaas ng 0 degree na reference ng sensor; ang isang bukas na pagbabasa ng circuit ay nagpapahiwatig ng isang sirang elemento ng RTD o isang naputol na lead ng sensor. Ang isang thermocouple sa ambient temperature ay dapat gumawa ng napakababang resistance reading (karaniwang 1 hanggang 10 ohms depende sa thermocouple na materyal at haba); ang isang bukas na circuit ay nagpapahiwatig ng sirang thermocouple junction o wire.
3. Ikonekta muli ang sensor at suriin ang pagbabasa laban sa isang reference: Kung ang sensor ay sumusukat nang tama sa mga terminal ng transmitter ngunit ang output ng transmitter ay puspos pa rin, i-verify na ang na-configure na span ng pagsukat ng transmitter ay angkop para sa aktwal na temperatura ng proseso. Ang isang wastong gumaganang transmiter na tumatanggap ng signal ng sensor para sa isang temperatura sa labas ng naka-configure na hanay nito ay mababad ang output nito; ang pagbabawas ng saklaw ng pagsukat o muling pagsasaayos ng span upang maisama ang aktwal na temperatura ng proseso ay dapat na maibalik ang normal na operasyon.

Maingay o Hindi Matatag na Output

Ang isang output na mabilis na nag-iiba-iba nang higit sa kung ano ang maaaring ipaliwanag ng mismong temperatura ng proseso ay nagpapahiwatig ng pag-pick up ng mga de-koryenteng ingay sa sensor o mga wiring ng transmitter, isang maluwag na koneksyon, o isang problema sa moisture ingress sa pabahay ng transmitter o ulo ng koneksyon ng sensor. Siyasatin ang sumusunod sa pagkakasunud-sunod:

• Suriin ang shield grounding: I-verify na ang sensor cable shield ay naka-ground sa isang dulo lamang (karaniwan ay nasa control room o marshaling cabinet end), na ang field end ng shield ay hindi natatapos. Ang pag-ground sa shield sa magkabilang dulo ay lumilikha ng ground loop na maaaring mag-inject ng ingay sa measurement circuit sa parehong mga frequency gaya ng nakakasagabal na source. Ang pagwawasto ng mga double grounded na kalasag ay madalas na nireresolba ang mga problema sa ingay ng transmitter nang walang anumang interbensyon.
• Suriin ang mga terminal ng koneksyon para sa kahalumigmigan at kaagnasan: Buksan ang ulo ng koneksyon ng transmitter at siyasatin ang lahat ng terminal screw at koneksyon para sa moisture accumulation, corrosion products, o loose terminal screws. Ang kahalumigmigan sa pagitan ng mga terminal ng thermocouple extension wire at grounded metalwork ay lumilikha ng mga leakage current na lumalabas bilang ingay sa pagsukat. Patuyuin ang ulo ng koneksyon gamit ang tuyong naka-compress na hangin, gamutin ang mga corroded terminal gamit ang contact cleaner, at higpitan ang lahat ng terminal screws sa tinukoy na torque bago muling buuin ang ulo gamit ang isang bagong cable entry seal.
• Paghiwalayin ang mga sensor cable mula sa mga power cable: I-verify na ang sensor cable ay naka-ruta nang hiwalay mula sa mga power cable, variable frequency drive cable, at iba pang high noise source sa buong pagtakbo nito mula sa sensor papunta sa transmitter o control room. Ang parallel routing ng sensor at mga power cable ay lumilikha ng inductive at capacitive coupling na nag-iinject ng ingay sa signal ng pagsukat; ang pagpapanatili ng isang paghihiwalay ng hindi bababa sa 300 mm mula sa mga kable ng kuryente, o paglalagay ng mga sensor cable sa isang hiwalay na metal na conduit, ay nag-aalis sa landas ng pagkabit na ito.

Reading Offset: Consistent Measurement Error

Ang isang temperature transmitter na patuloy na gumagawa ng pagbabasa sa itaas o mas mababa sa aktwal na temperatura ng proseso sa pamamagitan ng isang nakapirming offset sa saklaw ng pagsukat, na nakumpirma sa pamamagitan ng paghahambing sa isang naka-calibrate na reference thermometer sa parehong proseso, ay nagpapahiwatig ng alinman sa isang transmitter calibration drift, isang maling configuration ng transmitter, o isang sistematikong pinagmulan ng error tulad ng lead resistance sa isang uncompensated na dalawang wire RTD na koneksyon. I-verify ang mga parameter ng configuration ng transmitter (uri ng sensor, uri ng koneksyon, span, at zero) laban sa orihinal na dokumentasyon ng pag-commissioning bago magsagawa ng pagsusuri sa pagkakalibrate, dahil ang mga error sa configuration na ipinakilala sa panahon ng pagpapanatili ay isang pangkaraniwan at madaling naitama na dahilan ng mga sistematikong pag-offset ng pagbabasa. Kung kumpirmadong tama ang configuration, magsagawa ng two point calibration check gamit ang precision temperature source at isang certified reference transmitter o calibrator para matukoy ang magnitude at temperature dependence ng offset, at maglapat ng calibration correction o palitan ang transmitter kung lumampas ang offset sa accuracy requirement ng application.

Pagpapanatili ng Temperature Transmitter para sa Industrial Applications

Isang disiplinado temperature transmitter ang programa ng pagpapanatili ay nagpapanatili ng katumpakan ng pagsukat, pinipigilan ang hindi inaasahang mga pagkabigo sa pagsukat na nakakagambala sa kontrol ng proseso, at pinalalaki ang kapaki-pakinabang na buhay ng serbisyo ng pamumuhunan ng instrumento. Ang programa sa pagpapanatili para sa mga pang-industriyang temperatura transmitter ay sumasaklaw sa pana-panahong pag-verify ng pagkakalibrate, pisikal na inspeksyon, pagsusuri ng diagnostic na data para sa predictive na pagpapanatili, at nakaplanong pagpapalit ng mga bahagi ng sensor na nakakaranas ng pinabilis na pagtanda sa serbisyo.

Iskedyul ng Pag-verify ng Calibration

Ang agwat ng pag-verify ng pagkakalibrate para sa mga transmiter ng temperatura ay dapat na maitatag batay sa kinakailangan ng katumpakan ng aplikasyon, ang tinukoy na pangmatagalang katatagan ng transmitter, at ang mga kahihinatnan ng hindi natukoy na error sa pagsukat para sa kalidad at kaligtasan ng kontrol ng proseso. Ang mga karaniwang agwat ng pag-verify ng pagkakalibrate para sa mga pang-industriyang temperatura transmitter ay mula 6 na buwan para sa mga kritikal na pagsukat sa kaligtasan kung saan ang anumang pag-anod sa itaas plus o minus 0.5 degrees Celsius ay dapat na agad na matukoy, hanggang 2 hanggang 5 taon para sa hindi kritikal na pagsubaybay sa mga sukat kung saan ang pangmatagalang detalye ng stability ng transmitter (karaniwang plus o minus 0.1 hanggang 0.25 porsiyento ng mga agwat sa pagitan ng mga tagagawa) lamang sa pagitan ng mga nangungunang span bawat taon.

Ang pag-verify ng pagkakalibrate ay dapat isagawa gamit ang naka-calibrate na pinagmumulan ng temperatura (dry block calibrator o temperature bath) na masusubaybayan sa mga pambansang pamantayan sa pagsukat, na may naka-calibrate na reference na thermometer na mas tumpak kaysa sa transmitter na sinusuri na nagsisilbing pamantayan ng paghahambing. Itala ang bilang nahanap at bilang mga kaliwang pagbabasa sa hindi bababa sa dalawang mga punto ng temperatura sa loob ng naka-configure na span (karaniwang nasa 25 porsiyento at 75 porsiyento ng span) upang matukoy ang parehong zero offset at span error. Idokumento ang lahat ng resulta ng pagkakalibrate sa record ng pagkakalibrate ng instrumento at i-trend ang mga resulta sa sunud-sunod na pagkakalibrate upang matukoy ang unti-unting pag-anod na maaaring magpahiwatig ng lumalalang kondisyon ng sensor bago ito maging problema sa pagsukat.

Pisikal na Inspeksyon at Preventive Maintenance

Ang programa ng pisikal na inspeksyon para sa mga transmiter ng temperatura ay dapat kasama ang mga sumusunod na pagsusuri sa bawat naka-iskedyul na pagbisita sa pagpapanatili:

• Integridad ng enclosure: Siyasatin ang pabahay ng transmitter para sa pisikal na pinsala, kaagnasan, o pagkasira ng mga protective coatings. I-verify na ang lahat ng mga entry ng cable ay selyado ng orihinal na rate ng mga glandula ng cable at na ang mga gasket sa takip ng transmitter ay hindi nasira at ganap na nakikipag-ugnay. Palitan ang mga nasirang gasket upang mapanatili ang rating ng proteksyon sa pagpasok ng pabahay.
• Mga koneksyon sa terminal: Suriin ang lahat ng mga terminal na koneksyon para sa higpit, kaagnasan, at pagkakaroon ng anumang kahalumigmigan sa ulo ng koneksyon. Muling higpitan ang mga tornilyo sa terminal sa tinukoy na metalikang kuwintas; Ang kaagnasan sa mga terminal na koneksyon ay isang progresibong fault na nagdudulot ng pagtaas ng error sa pagsukat sa paglipas ng panahon at sa kalaunan ay pagkabigo ng bukas na circuit kung hindi natugunan.
• Kondisyon ng Thermowell (kung saan nilagyan): Siyasatin ang thermowell para sa panlabas na kaagnasan, mekanikal na pinsala mula sa daloy na sapilitan na panginginig ng boses (nakikita bilang pagkasira o pag-crack sa koneksyon ng proseso), at panloob na kalinisan. Ang isang thermowell na may makabuluhang pagnipis ng dingding mula sa kaagnasan ay lumilikha ng panganib ng paglabas ng likido sa proseso sa pagkabigo ng natitirang pader, na nangangailangan ng kapalit bago makompromiso ang function ng proteksyon sa pagsukat ng thermowell.
• Kondisyon ng elemento ng sensor: Para sa mga nakalantad na elemento ng RTD at thermocouple, siyasatin ang protective sheath para sa mekanikal na pinsala, corrosion pitting, at anumang senyales ng process fluid contamination ng sensor cavity. Ihambing ang kasalukuyang resistensya ng sensor (para sa RTD) o resistensya ng pagkakabukod (para sa thermocouple sheath) laban sa mga halaga ng baseline na naitala sa pag-commissioning; Ang mahinang insulation resistance sa thermocouple sheath (mas mababa sa 1 megohm sa operating temperature) ay nagpapahiwatig ng moisture ingress o sheath deterioration na magbubunga ng mga error sa pagsukat at nangangailangan ng pagpapalit ng sensor.

Paggamit ng Diagnostic Data para sa Predictive Maintenance

Ang mga transmiter ng temperatura na may kakayahan sa HART at digital na fieldbus ay patuloy na bumubuo ng diagnostic data na magagamit upang matukoy ang mga nabubuong problema bago sila magdulot ng mga pagkabigo sa pagsukat. Ang mga modernong integrated temperature transmitter ay nagsusubaybay at nag-uulat ng mga parameter kabilang ang malamig na temperatura ng junction, ang resistensya ng sensor (para sa mga input ng RTD), ang boltahe ng supply ng loop, ang panloob na elektronikong temperatura ng transmitter, at ang kabuuang oras ng pagpapatakbo mula noong huling pag-reset. Ang pagrepaso sa mga diagnostic na parameter na ito sa pamamagitan ng isang asset management system sa panahon ng normal na operasyon, sa halip na hintayin ang transmitter na mag-flag ng alerto, ay nagbibigay-daan sa predictive maintenance approach na nag-iskedyul ng pagpapalit ng sensor batay sa aktwal na mga indicator ng kundisyon sa halip na mga nakapirming agwat sa kalendaryo.

Ang isang progresibong pagtaas sa resistensya ng sensor ng RTD na higit sa inaasahang halaga nito para sa temperatura ng proseso, na naobserbahan sa data ng diagnostic sa mga sunud-sunod na pagbabasa, ay isang maagang tagapagpahiwatig ng kontaminasyon ng elemento ng sensor o pinsala sa makina na sa kalaunan ay magbubunga ng isang malaking error sa pagsukat o pagkabigo ng bukas na circuit. Ang pag-iskedyul ng pagpapalit ng sensor sa susunod na nakaplanong palugit sa pagpapanatili kapag ang trend na ito ay unang natukoy, sa halip na maghintay para sa isang kumpletong pagkabigo sa pagsukat, iniiwasan ang pagkaantala sa proseso na nauugnay sa isang hindi nakaiskedyul na pagpapalit ng sensor sa panahon ng produksyon. Ang predictive approach na ito sa pagpapanatili ng temperature transmitter ay isa sa pinaka-epektibong gastos na mga application ng digital diagnostic capability na binuo sa mga modernong pang-industriya na temperature transmitter.
