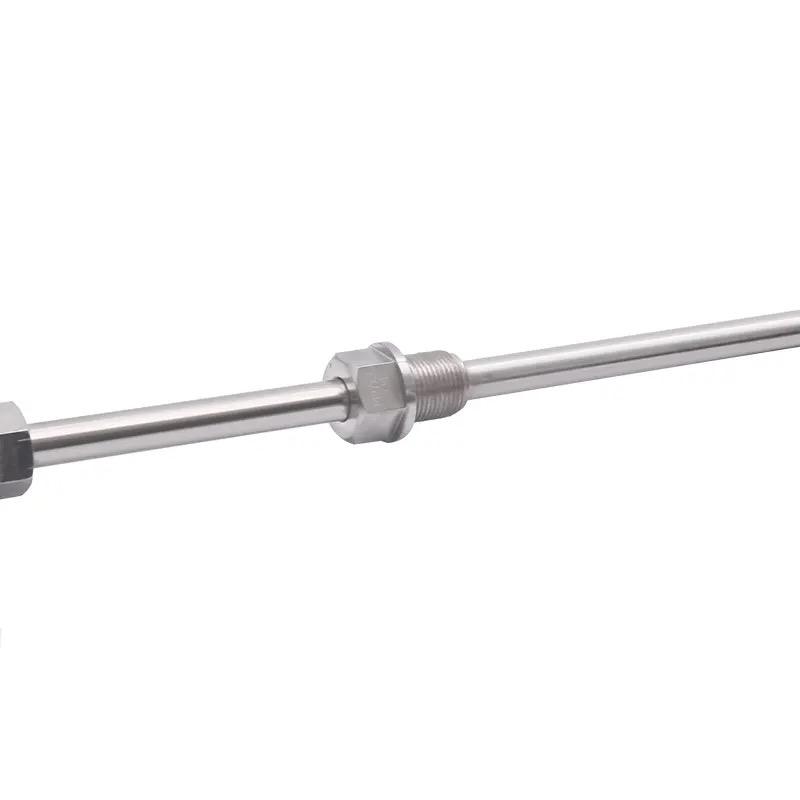

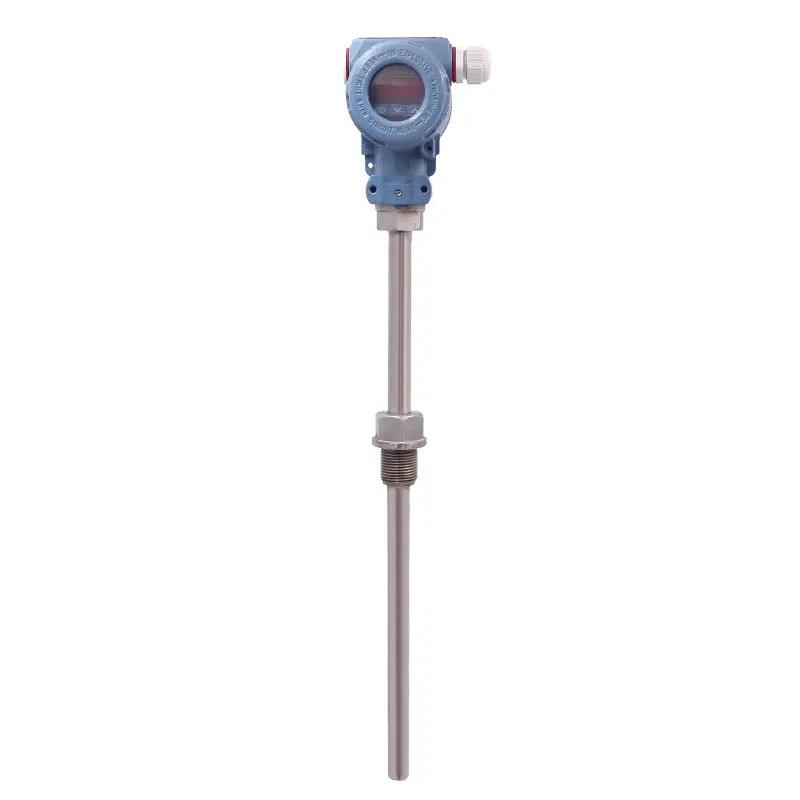

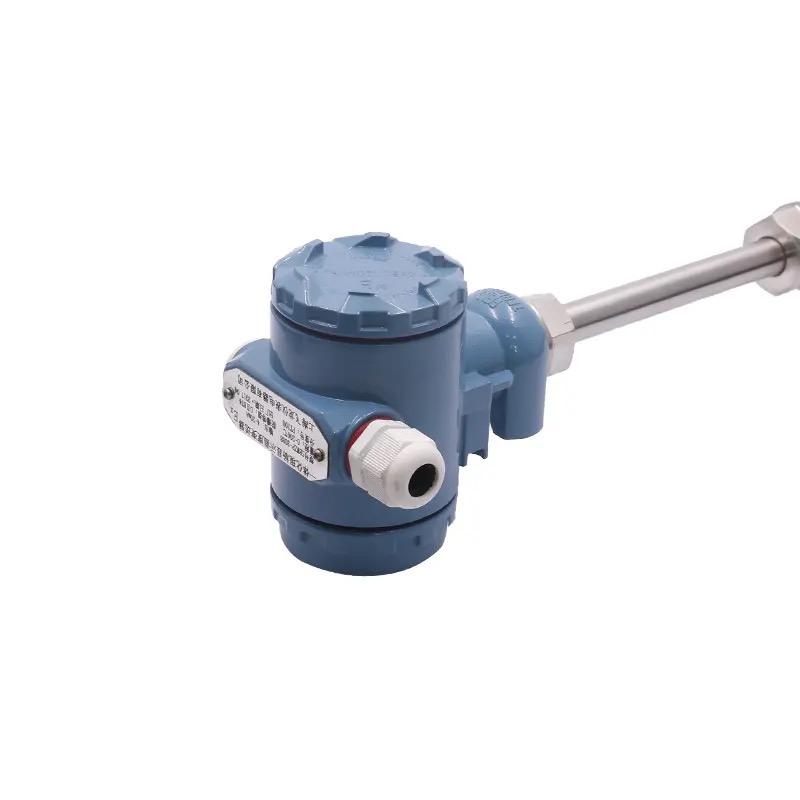

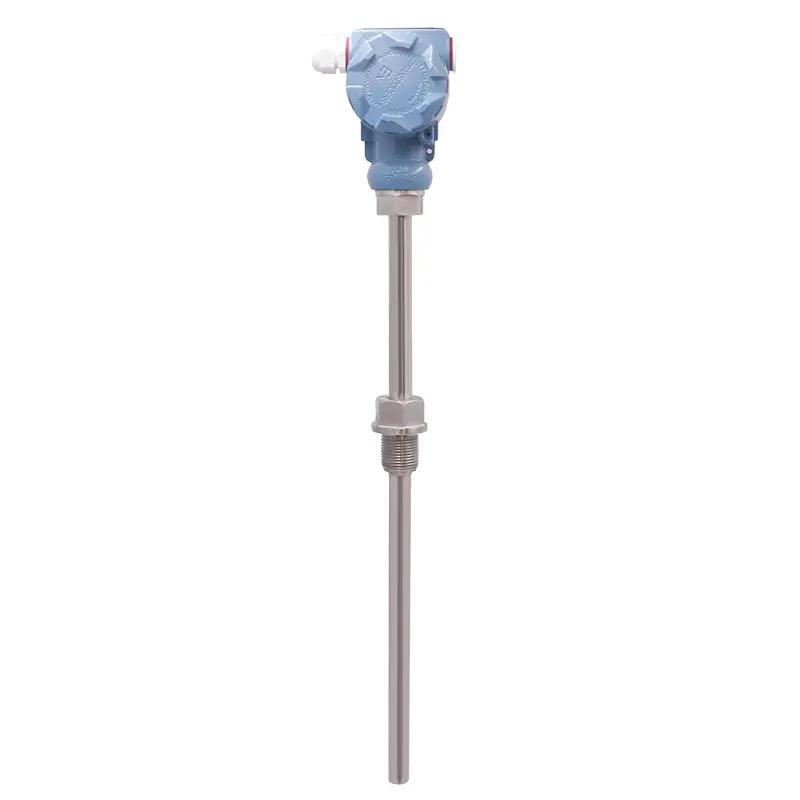

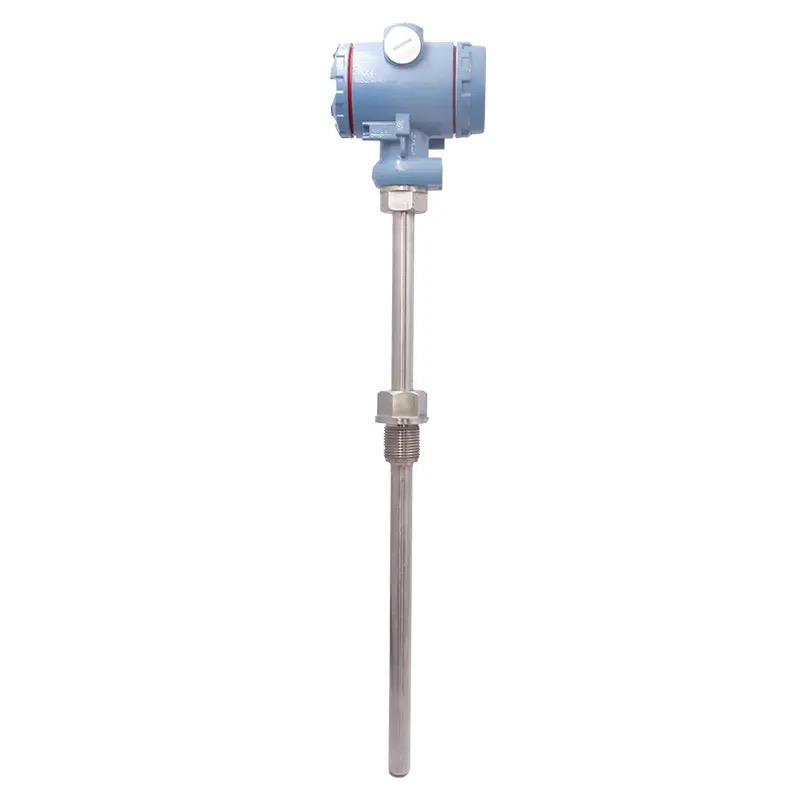

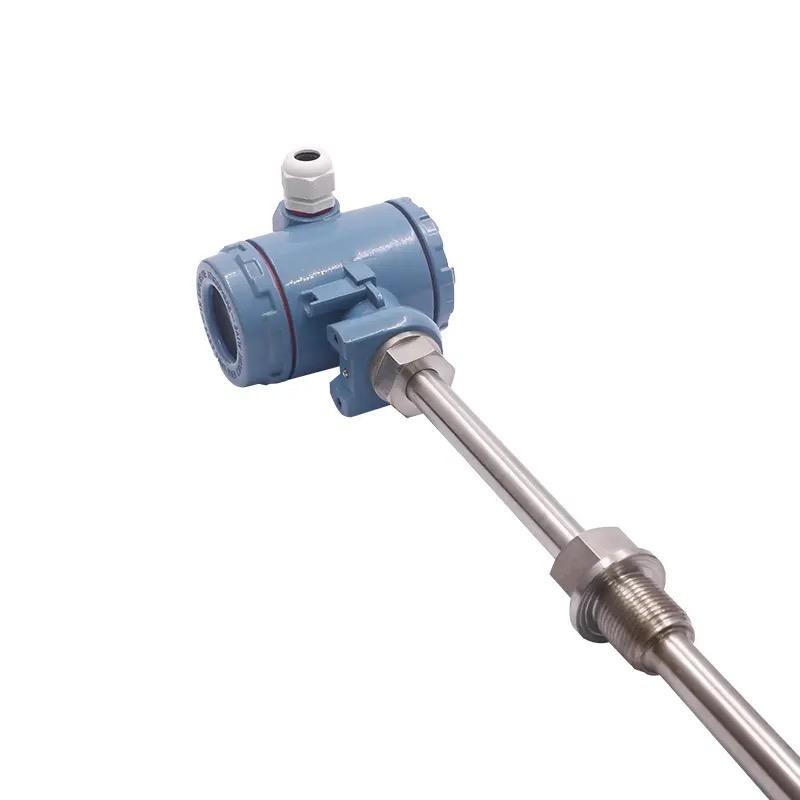

Buong paghihiwalay pinagsamang temperatura transmiter
Buong paghihiwalay pinagsamang temperatura transmiter
Buong paghihiwalay pinagsamang temperatura transmiter
Buong paghihiwalay pinagsamang temperatura transmiter
Buong paghihiwalay pinagsamang temperatura transmiter
Buong paghihiwalay pinagsamang temperatura transmiter

Buong paghihiwalay pinagsamang temperatura transmiter

Ginagamit ang pangkalahatang integrated temperature transmitter para sa signal input ng Thermal resistance(RTD),Thermocouple(TC), Resistance at Voltage, na maaaring i-install sa sensor sa pamamagitan ng PC configuration.(Available ang PEOFIBUS-PA at HART protocol). Mga naaangkop na lugar: · Ang PCP integrated temperature transmitter ay maaaring gamitin upang baguhin ang lahat ng uri ng input signal sa 4-20mA output signal · Input Thermal resistance(RTD) Thermocouple(TC) Paglaban(Ω) Boltahe (mV) .Sa pamamagitan ng PC, maaaring gamitin ang configuration tool online. Mga katangian: .Maaaring gamitin ang Pangkalahatang PCP para sa lahat ng uri ng input signal .Electric na paghihiwalay .Two-wire system at 4-20mA analogy output .Mataas na katumpakan .Maaaring itakda nang maaga ang sensor damage o short circuit fault signal alinsunod sa NAMUR NE 43. ·Ang EMC ay dapat alinsunod sa NAMUR NE 21, CE .Pagpapatibay na sertipikasyon .Output analog .Maaaring i-customize ng mga user ang saklaw ng pagsukat
Kumuha ng Sipi
NAUNA：Pinagsamang transmiter ng temperaturaSUSUNOD：Walang susunod na artikulo
  • Parametro
  • Makipag-ugnayan sa Amin

  • Operasyon at istraktura ng system

    Sistema ng pagsukat Ang intelligent temperature transmitter ay isang two-wire system na may analog output, input 2-,3- at 4-wire thermal resistance (RTD) signal, thermocouple signal, at voltage signal, na maaaring i-configure sa pamamagitan ng configuration tool,

    lnput Thermal resistance (RTD)

    Uri Saklaw ng Pagsukat Min. Saklaw ng Pagsukat
    Pt100
    Pt500
    Pt1000
    Alinsunod sa IEC 751     		-200-850℃  -328-1562°F
    -200-250℃  -328-482°F
    -200-250℃  -328-482°F     		10K(18°F)
    10K(18°F)
    10K(18°F)
    Ni100
    Ni500
    Ni1000
    Alinsunod sa DIN 43760     		-60-180℃  -76-356°F
    -60-150℃ -76-302°F
    -60-150℃ -76-302°F     		10K(18°F)
    10K(18°F)
    10K(18°F)
    Uri ng mga kable Ang kompensasyon ng paglaban ng 2-,3- o 4-pagkonekta na dalawang-wire system na kable ng pagsukat ( 0-20Ω)
    Paglaban ng sensor cable Ang bawat cable
    Kasalukuyang sensor ≤0.6mA

    Paglaban signal(Ω)

    Uri Saklaw ng Pagsukat Min. Saklaw ng Pagsukat
    Paglaban(Ω) 10..2000(Ω) 100(Ω)

    Thermocouple (TC)

    Uri Saklaw ng Pagsukat Min. Saklaw ng Pagsukat

    B (PtRh30-PtRh6)
    C (W5Re-W26Re) [3]
    D (W3Re-W25Re) [3]
    E (NiCr-CuNi)
    J(Fe-CuNi)
    K (NICr-Ni)
    L (Fe-CuNi) [2]
    N[NiCrSi-NiSi)
    R(PtRh13-Pt)
    S(PtRh10-Pt)
    T(Cu-CuNi)
    U(Cu-CuNi) [2]
    More5-MoRee41 [1]
    Alinsunod sa IEC 584 Part 1

    		0- 1820℃  32-3308°F
    0- 2320℃  32-4208°F
    0- 2495℃  32-4523°F
    -200- 915℃  -328-1679°F
    -200- 1200℃  -328-2192°F
    -200- 1372℃  -328-2501°F
    -200- 900℃  -328-1652°F
    -270- 1300℃  -454-2372°F
    0- 1768℃  32-3214°F
    0- 1768℃  32-3214°F
    -200- 400℃  -328-752°F
    -200- 600℃  -328-1112°F
    0- 2000℃  32-3632°F     		500k (900°F)
    500k (900°F)
    500k (900°F)
    50k (900°F)
    50k (900°F)
    50k (900°F)
    50k (900°F)
    50k (900°F)
    500k (900°F)
    500k (900°F)
    50k (900°F)
    50k (900°F)
    500k(900°F)
    Malamig na junction Panloob(Pt100) o Panlabas (0...80℃),32..176°F
    Katumpakan ng malamig na kantong ±1k
    Kasalukuyang sensor 30nA

    Signal ng boltahe (mV)

    Uri Saklaw ng Pagsukat Pinakamataas na Saklaw ng Pagsukat
    Millivolt(mV) -10...100mV 5mV

    input output (analog)

    Output signal 4...20 mA.20..4 mA
    Magpadala ng mga katangian Temperatura, paglaban at linearity ng boltahe
    Pinakamataas na load ( V-8V )/0.025A

    (1) Nang walang sanggunian

    (2) Alinsunod sa DIN 43710

    (3) Alinsunod sa ASTM E988

    Digital na filter Grae 1 0...8s
    kasalukuyang input ≤3.5mA
    Kasalukuyang limitasyon ≤25mA
    Paglipat ng pagkaantala ng oras 4s (Sa panahon ng power on la-3.8mA)
    Oras ng pagtugon 1s

    Fault signal (fault monitoring)

    Mas mababa sa pagsukat mas mababang limitasyon Dutput pababa sa 3.8mA
    Sa itaas ng pagsukat itaas Iirmit Output hanggang 20.5mA
    Pagkasira ng sensor
    Maikling circuit ng sensor     		Maaaring itakda bilang≤3.6mA o ≥21.0mA

    Koneksyon ng kuryente

    Power Supply U b =8...35V DC
    Proteksyon ng polarity
    Electrical isolation (input/Output) U=3.75kV AC
    Pinahihintulutang hanay ng pagbabagu-bago U≤5V (kapag ang Ub≥13V, f max =1KH 2 t)

    Katumpakan

    Mga kondisyon ng sanggunian Raled temperature23℃ (73.4°F）±5K

    Thermal resistance(RTD)

    Uri Katumpakan ng pagsukat
    Pt100,Ni100
    Pt500,Ni500
    Pt1000,Ni1000     		0.2K o 0.08%
    0.5K o 0.20%
    0.3K o 0.12%

    Paglaban signal(Ω)

    Uri Katumpakan ng pagsukat Saklaw ng pagsukat
    Resistance ±0.1Ω o 0.08% 10...40Ω
    ±1.5Ω o 0.12% 10...2000Ω

    Thermocouple (TC)

    Uri Katumpakan ng pagsukat
    K, J, T, E, L, U, N, C, D
    S.B.R MoRe5-MoRe41     		typ.0.5 k o 0.08%
    typ.1.0 k o 0.08%
    typ.2.0 k o 0.08%
    Allecled sa pamamagitan ng panloob na relence dulo Pt100 DIN IEC751 C1.B

    Signal ng boltahe (mV)

    Uri Katumpakan ng pagsukat Saklaw ng pagsukat
    Millivolt(mv) ±20μV o 0.08% -10...10mV

    Apektado ng power supply ≤±0.01%/V na may deviation na 24 [3] Saklaw ng pagsukat
    Apektado ng load ≤±0.02%/100Ω [3] -10...10mV

    (1)Hindi naaangkop sa thermocouple.

    (2) Ang % ay nauugnay sa adjustable measurement range (max.value).

    (3) Ang lahat ng ala ay nauugnay sa panghuling halaga ng pagsukat(FSD)

    Pagbabago ng temperatura RTD
    Td=±(15ppmk*Max.measurement range)±50 ppmK*Pre-set measurement range)*∆θThermal resistance Pt100
    Td=±(15ppmk*(Panghuling halaga ng pagsukat 200) 50ppm/K*Pre-set na hanay ng pagsukat)*∆θ Thermocouple(TC)
    Td=±(50 ppmK*Max. range ng pagsukat 50ppm/K*Pre-set measurement range)*∆θ
    ∆θ=Ang halaga ng temperatura ng kapaligiran ay lumilihis mula sa temperatura ng reterence
    Pangmatagalang katatagan ≤0.1K/Taon[1] o ≤0.05%/Taon[1][2]

    Kondisyon ng pag-install

    Anggulo ng pag-install Walang Limitasyon
    Lugar ng pag-install Waterproof connecting box o explosion-proot connection box

    Kondisyon ng aplikasyon Kondisyon sa kapaligiran

    Temperatura ng kapaligiran -40... 85℃(-40..185°F). Naaangkop sa explosion proot area
    Temperatura ng imbakan -0.. 100℃(-40...-212°F)
    Klase ng klima n accordannce wilh EN G0654-1,ClaasC
    Pagkondensasyon Pahintulot
    klase ng ProtacLlon Pag-install ng IP 00/IP 66
    Proteksyon ng vibration Alinsunod sa IEC 60068-2-6
    Electromagnetic compatibility Anti-EMI at anti-EMl radiated emission alinsunod sa EN 61326-1 at NAMUR NE 21

    Mekanikal na istraktura

    Welghl =40g
    materyal Casing: PC, plastik o polyester
    Terminal cable max,1.75 mm2(0.0027 in2)

    Display at operating system Remote na operasyon

    Tool sa pagsasaayos Espesyal na tool sa pagsasaayos
    Software ng pagsasaayos PC operating software (Reaowin 2o00 ]
    interlace PC interface na konektado sa cable TTL-l-RS 232 na may plug
    Parameter ng configuration Uri ng sensor, uri ng pagkonekta, at yunit ng engineering(C/F hanay ng pagsukat, kompensasyon sa panloob/panlabas na cold junction, kompensasyon sa paglaban ng cable sa pagsukat ng dalawang-wire system, kundisyon ng fault, signal ng output ( 4...20/20...4 mA), digital filter (mamasa-masa), outlet, marka ng panukat (8 character) at analog na output.
