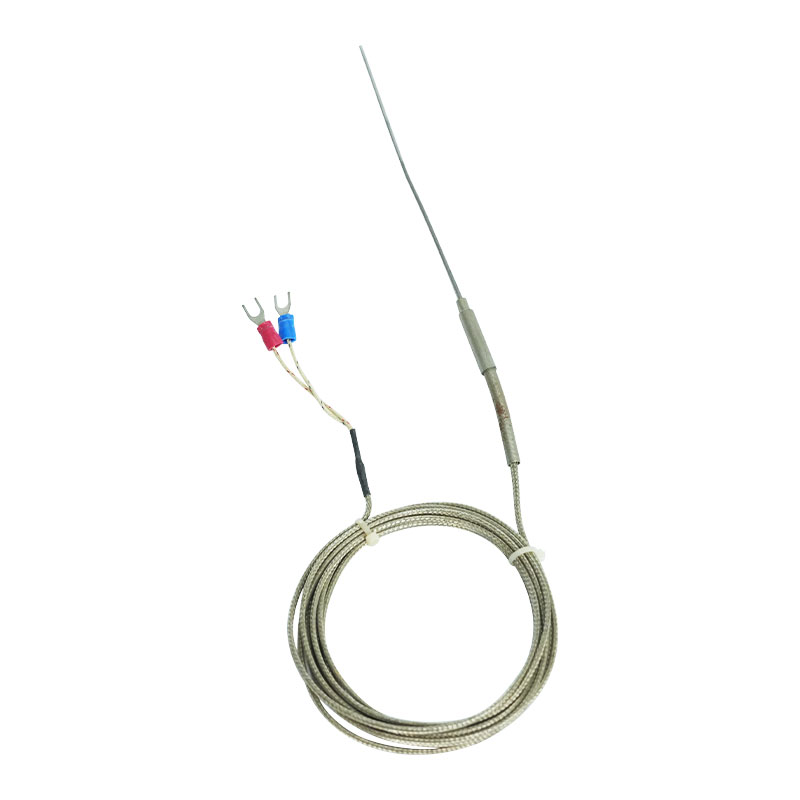

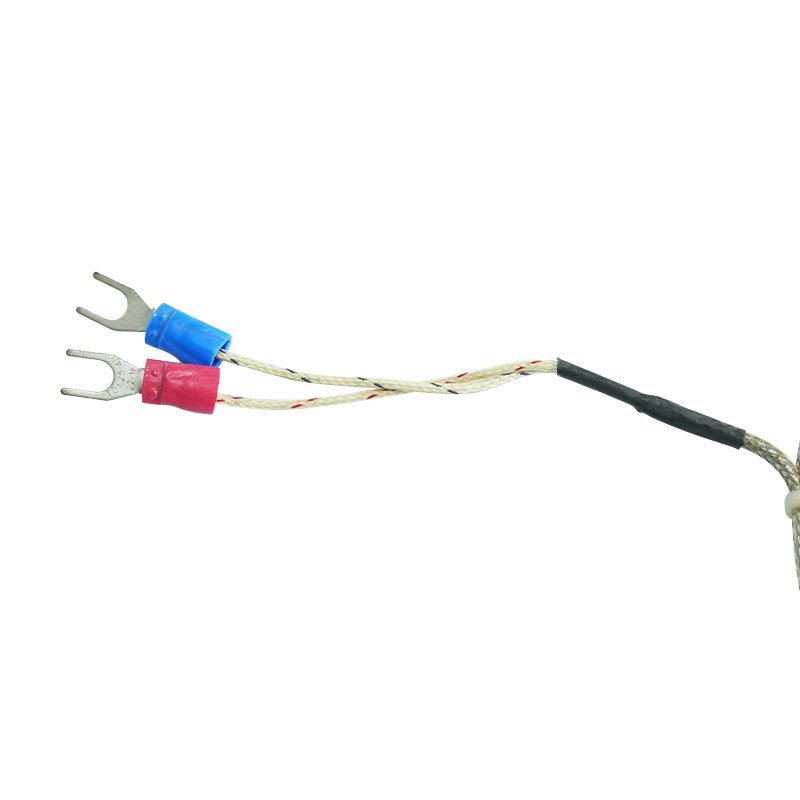

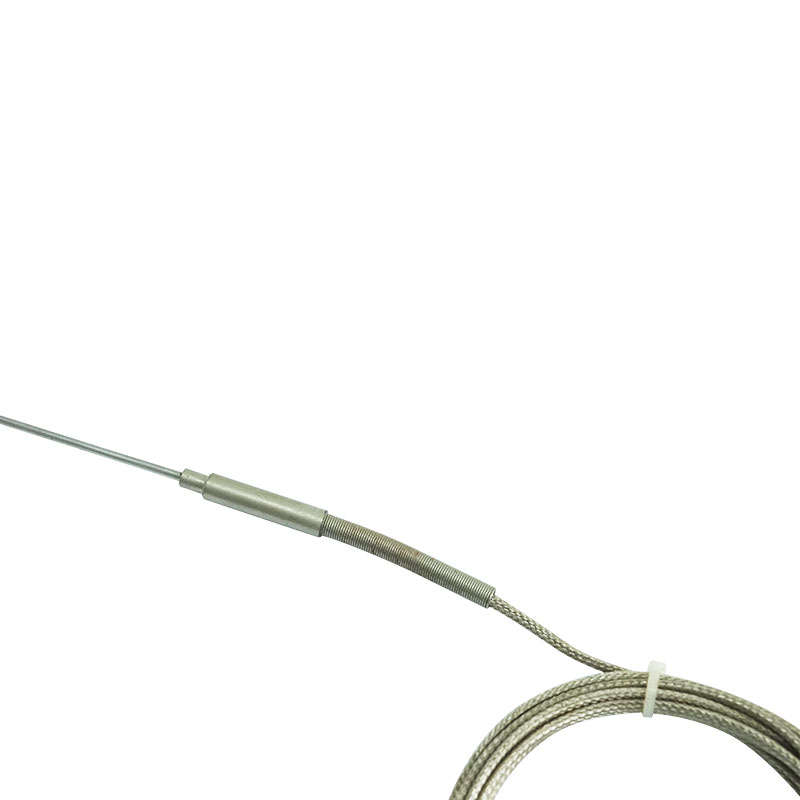

Naka-sheath na thermocouple

Ang sheathed thermocouple ay may mga pakinabang ng slimness, madaling baluktot, maikling thermal response time, anti-vibration, temperature resistance, compression resistance robustness, atbp. Maaari itong gamitin hindi lamang para sa direktang pagsukat kundi pati na rin para sa Assembly thermocouple bilang panloob na elemento ng core upang palitan ang mga conventional porcelain bead string-type na elemento. Lalo na, ito ay angkop para sa pag-install para sa mga pipeline na may makitid na distansya, baluktot na mga pipeline, at mga espesyal na lugar ng pagsukat ng temperatura kung saan kinakailangan ang mabilis na pagtugon at micromotion. Naglalaman ng: Non-fixed device sheathed thermocouple Ferrule bolt-type sheathed thermocouple Ferrule flange-type sheathed thermocouple

Kumuha ng Sipi

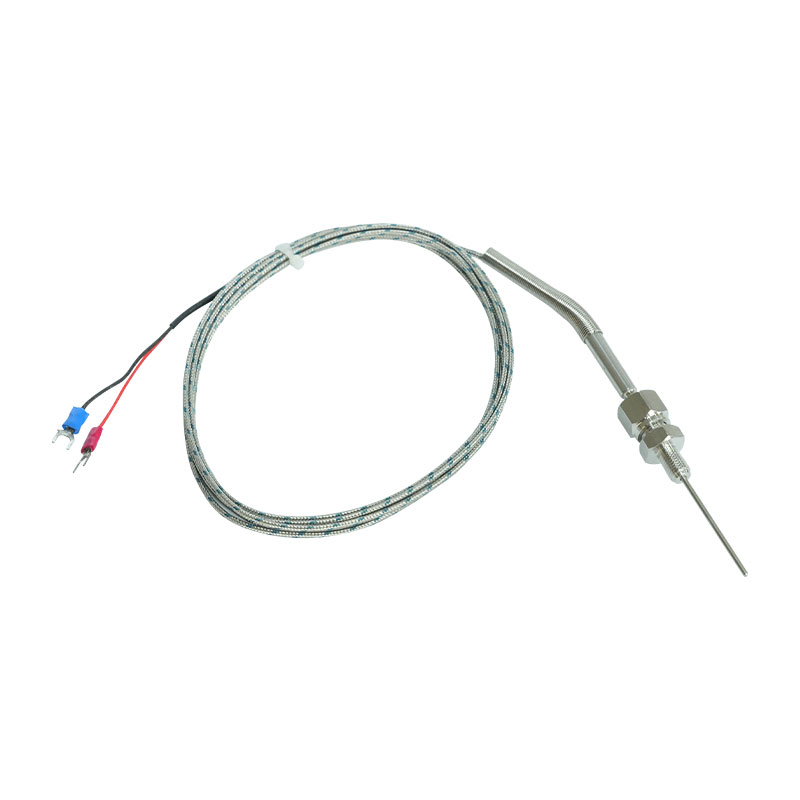

NAKARAAN:WRNM series surface thermocouple SUSUNOD:Multipoint sheathed thermocouple

Parameter
Makipag-ugnayan sa Amin

Uri, saklaw ng pagsukat ng temperatura at tolerance ng sheathed thermocouple

Kategorya	Code	Marka ng Pagtatapos	Exlermal diameter ng tubo(mm)	Saklaw ng Pagsukat(℃)	Pinakamataas na temperatura ng aplikasyon(℃)	∆tPagpaparaya
Kategorya	Code	Marka ng Pagtatapos	Exlermal diameter ng tubo(mm)	Saklaw ng Pagsukat(℃)	Pinakamataas na temperatura ng aplikasyon(℃)	1	2
Nickal-chromium--cupronickel	WREK	E	≥Φ3	-40-700	700	±1.5 ℃ o ±0.4%t	±2.5℃ o ±0.75%t
Nickel-chromlium--nisiloy	WRNK	K		-40-900	950
Ferrum-cupronickel	WRJK	J		-40-500	600
Guprum-cupronickel	WRCK	T		-40-350	400
Rhodium Platinum-Platinum	WRPK	S	Φ5-Φ8	0-1100	1300	±1.5℃	ako:2.5%l

Non-fixed device sheated thermocouple

Uri ng kahon ng koneksyon	Modelooo
Simpleng uri	WR□K-101 WR□K ₂ -101
Uri ng hindi tinatablan ng tubig	WR□K-131 WR□K ₂ -131
Mabilis na uri ng pagkabit	WR□K-151 WR□K ₂ -151
Uri ng socket ng eroplano	WR□K-161 WR□K ₂ -161
Uri ng hawakan	WR□K-187 WR□K ₂ -187
Uri ng extension wire	WR□K-191 WR□K ₂ -191

Tandaan:(1) Maaaring gamitin ang WRNK-101 upang palitan ang panloob na core ng assembly thermocouple. (2) Ang uri ng extension wire ay kadalasang nakakabit sa 500mm lead wire, kung kailangan idagdag, mangyaring ipahiwatig ang haba. (3) Ang terminal ng pagsukat ay binibigyan ng uri ng pagkakabukod. kung kailangan itong ikonekta sa shel, baguhin ang modelong mantissa "1" sa "2", at "7" sa " 8 ". halimbawa 131 ay binago sa 132; 187 ay binago sa 188. (4) Sumangguni sa Mga Pahina 26-28, Talahanayan, 6, at Fig 35 para sa marka ng pagtatapos, at hanay ng pagsukat. Oras ng pagtugon, diameter, at magagamit na haba ng sheathed thermocouple.

Ferrule bolt type sheathed thermocouple

Uri ng kahon ng koneksyon	Modelooo
Uri ng hindi tinatablan ng tubig	WR□K-231 WR□K ₂ -231 WR□K-331 WR□K ₂ -331
Mabilis na uri ng pagkabit	WR□K-251 WR□K ₂ -251 WR□K-351 WR□K ₂ -351
Uri ng socket ng eroplano	WR□K-261 WR□K ₂ -261 WR□K-361 WR□K ₂ -361
Uri ng extension wire	WR□K-291 WR□K ₂ -291 WR□K-391 WR□K ₂ -391
Uri ng extension wire(stainless steel flexible tube)	WR□K-291G WR□K ₂ -291G WR□K-391G WR□K ₂ -391G

Tandaan:(1) Ang 500mm lead wire ay karaniwang nakakabit sa uri ng extension wire, kung kailangan idagdag, mangyaring ipahiwatig ang haba.

(2) Ang terminal ng pagsukat ay binibigyan ng uri ng pagkakabukod. ang fit ay kailangang kumonekta sa shell; baguhin ang modelong mantissa "1" sa "2" halimbawa 231 ay binago sa 232; 291 ay binago sa 292.

(3)Ang diameter ng sheathed thermocouple ay hindi bababa sa 5. Ang pangkalahatang supply para sa screw bolts ng ferrule bolts ay M16×1.5 at≤Φ4 ay M12×1.5.

(4) Ang nominal pressure ng fixed ferrule fange ay 2.5MPa. Ang nominal pressure ng movable ferrule flange ay normal na pressure.

(5) Sumangguni sa Mga Pahina 26 - 28, talahanayan, 6, at Fig 35 para sa marka ng pagtatapos, at hanay ng pagsukat. oras ng pagtugon, diameter, at magagamit na haba ng sheathed thermocouple

Ferrule flange type sheathed thermocouple

Uri ng kahon ng koneksyon	Modelooo
Uri ng hindi tinatablan ng tubig	WR□K-431 WR□K2-431 WR□K-531 WR□K ₂ -531
Mabilis na uri ng pagkabit	WR□K-451 WR□K ₂ -451 WR□K-551 WR□K ₂ -551
Uri ng socket ng eroplano	WR□K-461 WR□K ₂ -461 WR□K-561 WR□K ₂ -561
Uri ng extension wire	WR□K-491 WR□K ₂ -491 WR□K-591 WR□K ₂ -591
Uri ng extension wire(stainless steel flexible tube)	WR□K-4911G WR□K ₂ -4911G WR□K-5911G WR□K ₂ -5911G

Tandaan: (1) Ang 500mm lead wire ay karaniwang nakakabit sa extension wire type na "S", kung kailangan idagdag, pakisaad ang haba nang hiwalay.

(2) Ang terminal ng pagsukat ay binibigyan ng uri ng pagkakabukod. Kung kailangan nitong kumonekta sa shel, baguhin ang modelong mantissa"1" sa "2", halimbawa.431 ay binago sa 432.

(3) Ang diameter ng sheathed thermocouple ay hindi bababa sa Φ5. Ang pangkalahatang supply para sa ferrule flange ay Φ60 at≤ 04 ay Φ50.

(4) Ang nominal pressure ng fixed ferrule flang ay 2.5MPa. Ang movable ferrule flange nominal pressure ay normal na pressure.

(5) Sumangguni sa Mga Pahina 26 - 28, talahanayan 6, at Fig 35 para sa marka ng pagtatapos, hanay ng pagsukat. Oras ng pagtugon, diameter, at available na haba ng sheathed thermocouple.
